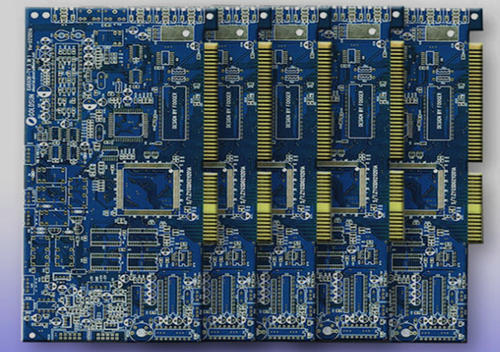

电路板的导体中将存在各种信号传输。当传输速率增加时，频率必须增加。如果线路本身由于蚀刻，堆叠厚度，导线宽度和其他因素而有所不同，则阻抗将值得更改，信号将会失真。因此，应将高速电路板上的导体的阻抗值控制在一定范围内，称为“阻抗控制”。影响电路板的阻抗主要因素是铜线的宽度，铜线的厚度，介质的介电常数，介质的厚度，焊盘的厚度，接地线的路径和绕线。因此，在设计PCB电路板时，必须控制电路板上线路的阻抗，从而尽可能避免信号的反射等电磁干扰和信号完整性问题，并确保PCB板实际使用的稳定性。 一、电路板阻抗板的特性： 根据信号传输的理论，信号是时间和距离变量的函数，因此信号可能在连接的每个部分发生变化。因此，确定传输线的AC阻抗，即电压变化与电流变化的比率为传输线的特性阻抗：传输线的特性阻抗仅与信号连接本身的特性有关。在实际电路中，导体本身的电阻值小于系统的分布式阻抗，尤其是在高频电路板中。特性阻抗主要取决于由连接的单位分布电容和单位分布电感引起的分布阻抗。 二、电路板的阻抗控制： 电路板上导体的特性阻抗是电路设计的重要指标。特别是在高频电路板的PCB电路板设计中，必须考虑导体的特性阻抗与设备或信号的特性阻抗是否一致，以及是否匹配。因此，在PCB电路板设计的可靠性设计中，必须注意两个概念。 10层1阶沉金2U+镀金32U高TGHDI电路板 三、电路板的阻抗匹配： 在电路板上，如果存在信号传输，希望可以以最小的能量损耗将其从电源平稳地传输到接收端，并且接收端完全吸收它而没有任何反射。为了实现这种传输，在将其称为“阻抗匹配”之前，线路中的阻抗必须等于发射机中的阻抗。阻抗匹配是设计高速PCB电路的关键要素之一。阻抗和路由模式之间存在绝对关系。 例如，在表层(Microstrip)或内层(Stripline / Double Stripline)上行走，与参考电源层或层的距离，线宽，PCB材料等都会影响线的特性阻抗值。也就是说，阻抗值只能在接线后确定。同时，不同PCB线路板制造商产生的特性阻抗也略有不同。由于线路模型或所用数学算法的限制，常规仿真软件无法考虑一些不连续的阻抗布线。此时，在原理图上只能保留一些电阻器，例如串联电阻器，以减轻不连续阻抗的影响。解决该问题的真正方法是避免布线时阻抗不连续。 四、电路板的阻抗的计算： 信号的上升沿时间与将信号发送到接收端
当PCB线路板布线完成以后，就应当对电路板进行设计规则检验，以确保电路板符合设计要求，所有网路都已经正确连接。PCB线路板设计规则检验中常用的检验项目如下： 1.电路板图纸中的线与线、线与元件焊盘、线与过孔、元件焊盘与过孔、过孔与过孔之间的距离是否合理，是否满足生产要求。 2.电源线和地线的宽度是否合适，电源与地线之间是否紧藕合，在中是否还有能让地线加宽的地方。 3.对于关键的信号线是否采取了最佳措施，如长度最短、加保护线、输入线及输出线被明显的分开。 4.模拟电路和数字电路部分，是否有各自独立的地线。 板厂的PCB孔径可达0.1mm 5.后加在PCB线路板中的图形(如图标、注标)是否会造成信号短路。 6.对一些不理想的线是否进行修改。 7.在PCB线路板上是否加有工艺线，阻焊是否符合电路板生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上。 8.在PCB多层线路板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出容易造成短路。 PCB线路板设计规则检验结果可以分为两种：一种是Report(报表)输出，产生检验结果报表;另一种是OnLine检验，就是在布线过程中对电路板的电气规则和布线规则进行检验。 小结：本章小编主要介绍了PCB线路板的设计规则，包括电气规则、布线、布局规则、高速电路设计规则、信号完整性等规则。通过本章的学习，对电路板的设计规则有了详细的了解，为电路板制作性能高效的PCB线路板打下基础。
在人们的生活中大部分人可能都没有听过多层线路板或者PCB打样，甚至认为这些和自己没有关系，接触不到，但其实线路板被广泛的应用于我们的生活中。像电视、电脑、手机、键盘、显示屏、遥控器、风扇、空调等等，只要我们能够看到的可以通电的物品，基本上都离不开线路板，可见PCB也已经逐步地成为当今人们生活的一个十分重要的物件。 那么PCB都是有哪些材料组成的呢?一块简单的PCB是由一块覆铜箔的玻璃纤维材料，或者由附着于板两面的铜箔组成。对于多层板(超过两层铜的板子-)为了在各个铜层之间构建实心板，往往在这些芯材之间放置了一片预浸材料。预浸材料和芯材相似，但附加了粘合剂的材料这样它就可以附着于内层的上下。 关于多层线路板的组焊层，我们工程师在设计多层线路板的时候，包括多层线路板生产工厂的工程师在处理文件的时候经常会碰到关于多层线路板阻焊的一些问题，那么阻焊对于PCB板子到起到什么样的作用呢?阻焊层是一种用来对多层线路板进行涂敷的材料，涂敷的目的是为了：防止多层线路板收到周围环境的损坏;对多层线路板进行电气绝缘;防止出现焊桥;保护安装在多层线路板上的元器件;防止线路板收到安装在PCB板子上的元器件发热的影响。 PCB板(高精密多层线路板) 由于不同类型的多层线路板尺寸大小不同，在进行涂敷的之后厚度也不一样，因此有些标准并不将阻焊层视为一个足够的绝缘体。 说到阻焊，那么焊盘也是同样需要我们了解的，在多层线路板上出现的大大小小，形状各异的焊盘，他们主要是分为两类表面贴装焊盘和通孔焊盘。表面贴装焊盘就是PCB上用于贴装元器件的方形或矩形铜区。表面贴装汗哦的尺寸和形状取决于贴装或焊接于焊盘上的元器件。大多数元器件制造商会根据其元器件推荐焊盘尺寸。 对于PCB的整个设计来说，是由具体应用和设计者确定任务来决定的。设计过程可以简单的定义为设计多层线路板的规格，也可以定义为将环境、外壳、连接及安装和实现的要求都包括到设计多层线路板的过程内。首先，功能和图纸，多层线路板是否有尺寸限制，如果没有，那么多层线路板的尺寸就可以由电路上的元件及他们所占用的面积来确定。这也给工程师提供了一种工作思路。工程师可以创建电路并将其输入到只能原理图获取程序。当然，设计时工程师最好根据多层线路板制造厂商的工艺能力、制造质量和速度进行必要的修改，然后把数据传递给制造商。 在多层线路板厂家拿到客户提供

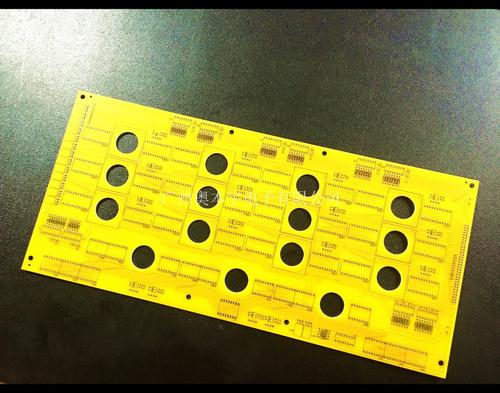

PCB是当今大多数电子产品的核心，它通过组件和布线机制的组合来确定基本功能。过去的大多数PCB相对简单，受制造技术的限制，而如今的PCB要复杂得多。从高级的灵活选项到奇形怪状的品种，在当今的电子世界中，PCB种类繁多，特别流行的是多层线路板。 多层线路板的出现是由于电子行业的发展变化。随着时间的流逝，电子功能越来越复杂，需要更复杂的PCB。不幸的是，PCB受到噪声，杂散电容和串扰等问题的限制，因此需要遵循某些设计约束。这些设计考虑因素使单面或双面PCB难以获得令人满意的性能水平——因此诞生了多层线路板。 光纤线路板 多层线路板的定义是由三个或更多导电铜箔层制成的PCB。它们表现为几层双面电路板，层压并粘合在一起，并且它们之间具有隔热层。布置整个结构，以便在PCB的表面侧放置两层以连接到环境。层之间的所有电连接都是通过通孔实现的，例如镀通孔，盲孔和埋孔。然后，该方法的应用导致生成各种尺寸的高度复杂的PCB。 虽然功能有限的简单电子设备的PCB通常由单面线路板或者双面电路板组成，但更复杂的电子设备(如计算机母板)则由多层线路板组成，这些就是所谓的多层PCB。随着现代电子设备复杂性的增加，这些多层线路板已比以往任何时候都更加普及，而制造技术使它们能够大幅缩小尺寸。 PCB板(高精密多层线路板) 多层线路板在电子产品中变得越来越流行，它们具有各种尺寸和厚度，可满足其扩展应用的需求，其变化范围从四层到十二层不等。层数通常为偶数，因为奇数层数会导致电路中的问题(例如翘曲)，而且生产成本也不再具有成本效益。大多数应用程序需要四到八层(称为：多层线路板)，尽管诸如移动设备和智能手机之类的应用程序倾向于使用大约十二层，并且一些专业的PCB制造商夸耀能够生产将近100层的多层PCB。但是，具有如此多层结构的多层PCB成本极低，因此很少见。 尽管多层线路板确实确实更昂贵且劳动强度大，但多层线路板已成为现代技术的重要组成部分。这主要是由于它们提供的许多好处，特别是与单面线路板和双面电路板品种相比。
pcb板出现上锡不良一般和PCB空板表面的洁净度相关，没有污染的话基本上不会有上锡不良，二是，上锡时本身的助焊剂不良，温度等。那么印制电路板常见电锡不良具体主要体现在以下几点： 1、pcb板面镀层有颗粒杂质，或基板在制造过程中有打磨粒子遗留在了线路表面。 2、基板或零件的锡面氧化及铜面晦暗情形严重。 3、pcb板面有片状电不上锡，电路板面镀层有颗粒杂质。 4、pcb板面附有油脂、杂质等杂物，亦或者是有硅油残留。 5、高电位镀层粗糙，有烧板现象，PCB板面有片状电不上锡。 6、一面镀层完整，一面镀层不良，低电位孔边有明显亮边现象。 7、低电位孔边有明显亮边现象，高电位镀层粗糙，有烧板现象。 8、焊接过程中没有保证足够的温度或时间，或者是没有正确的使用助焊剂。 9、低电位大面积镀不上锡，板面有轻微暗红色或红色，一面镀层完整，一面镀层不良。 深圳线路板厂 pcb线路板电锡不良的原因则主要体现在以下几点： 1.阳极过少且分布不均。 2.锡光剂失调少量或过量。 3.镀前局部有残膜或有机物。 4.电流密度过大、镀液过滤不足。 5.槽液药水成份失调、电流密度太小、电镀时间太短。 6.阳极太长、电流密度过大、图形局部导线密度过稀、光剂失调。
