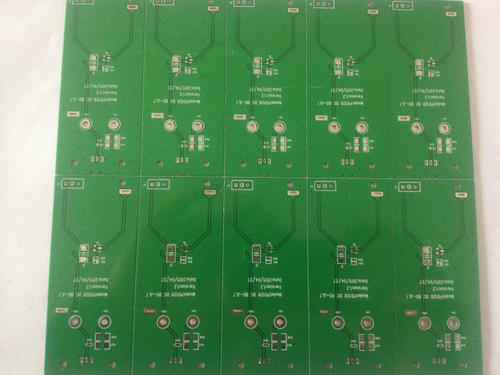

在PCB阻焊工序中,聪明如你在电路板生产中也可能遇到各种各样的问题,常见如下: 问题:印刷有白点 原因1:印刷PCB板有白点 改善措施:稀释剂不匹配使用相匹配的稀释剂【请使用公司配套稀释剂】 原因2:电路板在封网胶带被溶解 改善措施:改用白纸封网 问题:粘菲林 原因1:电路板油墨没有烘烤干 改善措施:检查油墨干燥程度 原因2:PCB抽真空太强 改善措施:检查抽真空系统(可不加导气条) 问题:曝光不良 原因1:抽真空不良 改善措施:检查抽真空系统 原因2:PCB曝光能量不合适 改善措施:调整合适的曝光能量 原因3:PCB曝光机温度过高 改善措施:检查曝光机温度(低于26℃) 问题:油墨烤不干 pcb线路板/电路板丝印房 原因1:电路板烤箱排风不好 改善措施:检查烤箱排风状况 原因2:稀释剂放少 改善措施:增加稀释剂,充分稀释 原因3:油墨太厚 改善措施:适当调整油墨厚度 原因4:稀释剂太慢干 改善措施:使用相匹配的稀释剂【请使用公司配套稀释剂】 原因5:烤箱温度不够 改善措施:测定烤箱实际温度是否达到产品要求温度 问题:显影不净 原因1:印刷后放置时间太长 改善措施:将放置时间控制24小时内 原因2:显影前油墨走光 改善措施:显影前在暗房内作业(日光灯用黄纸包住) 原因3:显影时间太短 改善措施:延长显影时间 原因4:曝光能量太高 改善措施:调整曝光能量 原因5:线路板油墨烘烤过度 改善措施:调整烘烤参数,不能烤死 原因6:油墨搅拌不均匀 改善措施:印刷前将油墨搅拌均匀 原因7:显影药水不够 改善措施:温度不够检查药水浓度、温度 原因8:稀释剂不匹配 改善措施:使用相匹配的稀释剂【请使用公司配套稀释剂】 问题:显影过度(测蚀) 原因1:药水浓度太高、温度太高 改善措施:降低药水浓度和药水温度 原因2:显影时间太长 改善措施:缩短显影时间 原因3:曝光能量不足 改善措施:提高曝光能量 原因4:显影水压过大 改善措施:调低显影水压力 原因5:油墨搅拌不均匀 改善措施:印刷前将油墨搅拌均匀 原因6:油墨没有烘干 改善措施:调整烘烤参数,参见问题【油墨烤不干】 问题:绿油桥断桥 原因1:曝光能量不足 改善措施:提高曝光能量 原因2:板材没处理好
PCB线路板的负片:一般是我们讲的tenting制程,其使用的药液为酸性蚀刻负片是因为底片制作出来后,要的线路或铜面是透明的,而不要的部份则为黑色的,经过线路制程曝光后,透明部份因干膜阻剂受光照而起化学作用硬化,接下来的显影制程会把没有硬化的干膜冲掉,于是在蚀刻制程中仅咬蚀干膜冲掉部份的铜箔(底片黑色的部份),而保留干膜未被冲掉属于我们要的线路(底片透明的部分) PCB线路板的正片:一般是我们讲的pattern制程,其使用的yao药液为碱性蚀刻正片若以底片来看,要的线路或铜面是黑色的,而不要部份则为透明的,同样地经过线路制程曝光后,透明部份因干膜阻剂受光照而起化学作用硬化,接下来的显影制程会把没有硬化的干膜冲掉,接着是镀锡铅的制程,把锡铅镀在前一制程(显影)干膜冲掉的铜面上,然后作去膜的动作(去除因光照而硬化的干膜),而在下一制程蚀刻中,用碱性yao水咬掉没有锡铅保护的铜箔(底片透明的部份),剩下的就是我们要的线路(底片黑色的部份) 正片和负片其实是根据各电路板厂的工艺来选择的,正片:工艺就是(双面电路板)开料-钻孔-PTH(一次电镀也叫加厚铜)-线路-二铜(图形电镀)然后走SES线(退膜-蚀刻-退锡)负片:工艺就是(双面板)开料-钻孔-PTH(一次电镀也叫加厚铜)-线路(不经过二铜图形电镀)然后走DES线(蚀刻-退膜) ①区分菲林(底片)的母片、工作片、正负片及药膜面:菲林有母片和工作片(子片)、黑片和黄片、正片与负片之分; ②yao膜面区分时黑片光面为药膜,黄片则相反,一般可以通过刮笔或刀片在菲林上刮一下可看出那一面为药膜面。(母片:正字正药面,子片:正字反药面); ③一般来讲母片为黑菲林又称为银盐片,主要用来复制工作片(黄片又称为重氮片),但工作片却不一定只有黄片,也有黑片做工作片,其主要是做高精密度HDI板或者为了节省开支在一次性的小批量线路板生产中使用,黄片是用于普通PCB线路板及打批量的普通电路板制造时使用; ④黄片使用时注意:有光面与哑面两种,第二种使用时易于出现油面压痕; ⑤菲林线路(有铜)上透光的负片,不透光为正片;正片为进行图形电镀时使用,显影掉的是线路,留下的作用是抗腐蚀的电镀,主要镀上的是铅锡。负片为直接蚀刻所用,显影后所留抗蚀处为线路,直接用酸性蚀刻液进行蚀刻。
想必大家是听过纳米技术的,纳米技术也在逐渐覆盖我们的生活,那么纳米材料科学的奥秘在哪儿呢?对电路板制作厂家有哪些影响呢?让我们一起来见证一下有关纳米材料科学对我们线路板生产厂家的震撼吧! 目前,总的发展趋势是以纳米材料为中心,其高层次发展是纳米体系物理以及与其密切相关的纳米高科技的应用,其普及层次发展则派生出纳米材料工程及相关的应用领域。纳米技术造成PCB厂领域”天翻地覆慨而慷”之势并不是不可能的,电路板制作厂家们可以躁起来了! 纳米材料科学 1.降低线路板基材的介电常数 使用纳米材料改性环氧树脂,聚酰亚胺耒降低介电常数的资料时有报道。例聚酰亚胺纳米泡沫材料其ε
评估打样高品质线路板标准的几个相关参数常用的有玻璃化转变温度(Tg值)、热膨胀系数(CTE)、PCB分解温度(Td)、耐热性、电气性能、PCB吸水率
