  怎么检测PCB电路板的常见故障?

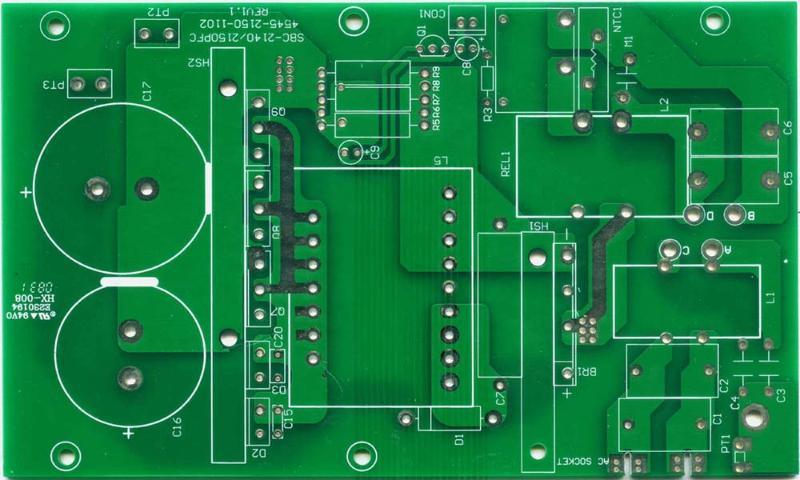

  无论是让别人做的还是自己设计制作的PCB电路板,拿到手的第一件事就是检查PCB电路板完整性,如镀锡、裂痕、短路、开路及钻孔等问题,还可以顺带检查下电源与地线间的电阻值。如果PCB电路板在安装过程中出现故障,一般用以下几个方法排查,下面小编来讲解下



怎么检测PCB电路板的常见故障?


  故障排查方法1:电压测量法,当出现过流保护,不要急着拆卸元器件,先确认各个芯片的电源引脚电压情况,看是否在正常范围。之后再依次检测参考电压、工作电压等。比如:硅三极管在导通时,BE结的电压会在0.7V左右,CE结则一般在0.3V或更小值。当测试的时候发现BE结电压高于0.7V,那么就有可能是BE结开路。依次方法,检查各点电压就能排除故障。

  故障排查方法2:信号注入法,信号注入法要比测量电压来得麻烦,在将信号源输送到输入端,我们需要依次测量往后各个点的波形,从波形中找到故障点。当然,也可以用镊子去检测输入端,做法就是用镊子碰触输入端,然后观察输入端的反应,一般这种方法被用在音视频放大电路情况下使用。该方法检测到前一级正常,而后一级有反应,那么故障并不在后一级,而是在前一级上。

  故障排查方法3:其他,上述两种属于较为简单且直接的方法,另外比如常说的看、闻、听、摸等,则属于需要些经验的工程师才能够检测出问题。一般“看”,并不是看检测仪器的状态,而是看元器件的外观是否完整;“闻”主要是闻元器件的味道是否异常,比如烧焦味、电解液等味道,一般元器件在损坏时都会发出难闻的烧焦味。而“听”则主要是听工作状态下板子的声音是否正常;关于“摸”,并不是去摸元器件是否松动,而是用手去感受元器件温度是否正常,比如工作状态下,该冷的元器件却发热,而该发热的元器件却异常冰冷。在摸的过程中切勿直接用手去捏,以防温度过高将手烫伤。
