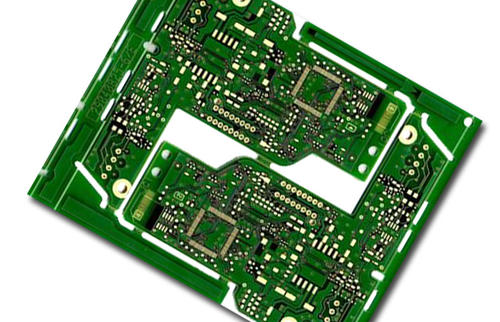

PCB布局规则：

　　1、一般情况下，所有元器件应排列在电路板的同一侧。只有顶层元器件过于密集，才能使用一些高度有限、发热较少的器件，如贴片电阻、贴片电容、贴片等。 IC等布置在下层。

　　2、在保证电气性能的前提下，常见的是将元器件放在一个网格上，并相互平行或垂直放置，使它们整齐美观。元器件应在整体布局中分布均匀，密度均匀。

　　3、电路板上不同元件相邻焊盘图案之间的最小间距必须至少为1MM。

　　4.电路板边缘的距离一般在2MM以上，电路板的最佳形状是长方形，纵横比为3:2或4:3。当电路板面大于200MM x 150MM，可以考虑。承受机械强度。

　　PCB布局技巧：

　　在PCB的布局设计中，需要对电路板的各个单元进行分析，根据其功能进行布局设计，在对电路的所有元件进行布局时，应遵循以下原则。

　　1、根据电路工艺安排各功能电路部分的位置，使布局便于信号流通，尽量使信号保持同一方向。

　　2、围绕各个功能单元的核心组件进行布局。为了最大限度地减少和缩短元件之间的引线和连接，元件必须在PCB 上均匀、整体和密集地排列。

　　3. 对于高频工作的电路，必须考虑元件之间的分布参数。通常，组件应尽可能平行放置。它不仅美观，而且易于安装和批量生产。
