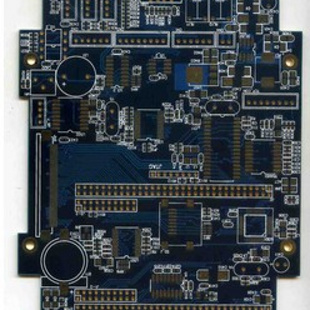

什么是PCB过孔?过孔是最常见的电路板类型。制作时，只需要自己用钻头或激光在电路板上钻孔，虽然成本相对便宜，但有些电路层不需要连接这些过孔。

　　什么是PCB盲孔：之所以称为“盲孔”，是因为它用镀层孔将PCB的最外层电路和相邻的内层连接起来，而对面是不可见的。 PCB电路层有堵塞孔，在孔的制造过程中需要特别注意确保钻孔的深度(Z轴)匹配良好。还可以预先放置需要连接到各个电路的电路层。分层时，您需要一个更精确的定位和对齐设备，因为您首先要钻孔，最后将它们粘在一起。

　　什么是PCB埋孔：如果是连接PCB板内部的电路层而不连接外层，则不能通过Bonding后钻孔来实现制造过程，必须在单个电路层中钻孔，并且必须先将部分内部Bonding粘合。电镀后，各层可以完全粘合。制造过程比前两者更费工，所以制造成本也是最高的。
