电路板厂:PCB加工电镀金层发黑原因

栏目:行业资讯 发布时间:2021-09-15 点击数:169 来源:软硬结合线路板

  电路板厂:PCB加工电镀金层发黑原因

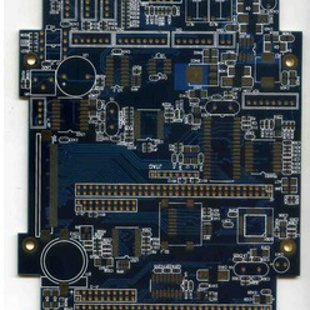

 电路板厂:PCB加工电镀金层发黑原因(图1)

  近来不断收到深圳电路板厂同行的E-mail和QQ联系,谈到电镀金层发黑的问题原因和解决方法。由于各实际PCB工厂的生产线,使用的设备、药水体系并不完全相同。因此需要针对产品和实际情况进行针对性的分析和处理解决。这里只是讲到三种一般常见的问题原因供大家参考。

  1、电路板的电镀镍层的厚度控制

  大家一定以为小编头晕了,说电镀金层的发黑问题,怎么会说到电镀镍层的厚度上了。其实PCB线路板的电镀金层一般都很薄,反映在电镀金的表面问题有很多是由于电镀镍的表现不良而引起的。一般电镀镍层偏薄会引起产品外观会有发白和发黑的现象。因此这是工厂工程技术人员首选要检查的项目。一般需要电镀到5UM左右的镍层厚度才足够。

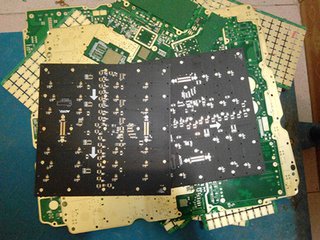

电路板厂:PCB加工电镀金层发黑原因(图2)

  深圳电路板厂

  2、电镀镍缸的药水状况

  还是要说镍缸的事。如果镍缸的药水长期得不到良好的保养,没有及时进行碳处理,那么电镀出来的镍层就会容易产生片状结晶,镀层的硬度增加、脆性增强。严重的会产生发黑镀层的问题。这是很多人容易忽略的控制重点。也往往是产生问题的重要原因。因此请认真检查你们电路板工厂生产线的药水状况,进行比较分析,并且及时进行彻底的碳处理,从而恢复药水的活性和电镀溶液的干净。(如果不会碳处理那就更大件事了)

  3、金缸的控制

  现在才说到金缸的控制。一般如果只要保持良好的药水过滤和补充,金缸的受污染程度和稳定性比镍缸都会好一些。

  但需要注意检查下面的几个方面是否良好:

  (1)金缸补充剂的添加是否足够和过量?

  (2)PCB加工药水的PH值控制情况如何?

  (3)导电盐的情况如何?如果检查结果没有问题,再用AA机分析分析溶液里杂质的含量。保证金缸的药水状态。最后别忘了检查一下金缸过滤棉芯是不是好久没有更换了啊。如果是,那可就是你们控制不严格了啊。还不快去更换。
