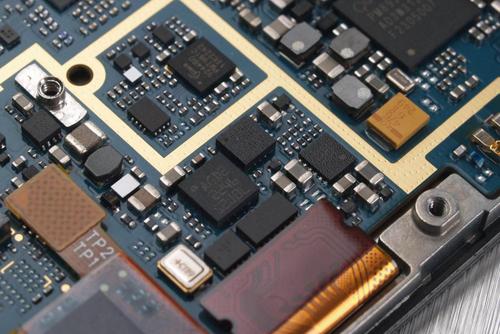

所谓覆铜就是将PCB板上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。敷铜的意义在于，减小地线阻抗，提高抗干扰能力;降低压降，提高电源效率;与地线相连，还可以减小环路面积。想必大家都知道在高频情况下，印刷电路板上的布线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就会产生天线效应，噪声就会通过布线向外发射，如果在电路板厂的PCB中存在不良接地的覆铜，覆铜就成了传播噪音的工具，因此，在高频电路中，千万不要认为，把地线的某个地方接了地，这就是“地线”，一定要以小于λ/20的间距，在布线上打过孔，与多层线路板的地平面“良好接地”。如果把覆铜处理恰当了，覆铜不仅具有加大电流，还起了屏蔽干扰的双重作用。

　　在覆铜中，为了让覆铜达到我们预期的效果，覆铜方面需要注意那些问题：

　　1.如果PCB板的地较多，有SGND、AGND、GND，等等，就要根据PCB板面位置的不同，分别以最主要的“地”作为基准参考来独立覆铜，数字地和模拟地分开来覆铜自不多言，同时在覆铜之前，首先加粗相应的电源连线：5.0V、3.3V等等，这样一来，就形成了多个不同形状的多变形结构。

　　2.对不同地的单点连接，做法是通过0欧电阻或者磁珠或者电感连接。

　　3.设备内部的金属，例如金属散热器、金属加固条等，一定要实现“良好接地”。

　　4.孤岛(死区)问题，如果觉得很大，那就定义个地过孔添加进去也费不了多大的事。

　　5.多层线路板中间层的布线空旷区域，不要覆铜。因为你很难做到让这个pcb板覆铜“良好接地”。

　　6.晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振覆铜，然后将晶振的外壳另行接地。

　　7.在开始布线时，应对地线一视同仁，走线的时候就应该把地线走好，不能依靠于覆铜后通过添加过孔来消除为连接的地引脚，这样的效果很不好。

　　8.在pcb板子上最好不要有尖的角出现(《=180度)，因为从电磁学的角度来讲，这就构成的一个发射天线!对于其他总会有一影响的只不过是大还是小而已，我建议使用圆弧的边沿线。

　　9.三端稳压器的散热金属块，一定要良好接地。晶振附近的接地隔离带，一定要良好接地。总之：PCB板上的覆铜，如果接地问题处理好了，肯定是“利大于弊”，它能减少信号线的回流面积，减小信号对

　　外的电磁干扰。

　　总之：PCB板上的敷铜，如果接地问题处理好了，肯定是“利大于弊”，它能减少信号线的回流面积，减小信号对外的电磁干扰。
