在开展新设计时，由于将绝大多数时间都花在了电路原理和元器件的挑选上，在pcb线路板合理布局走线环节通常会由于缺乏经验，考虑不是很全面。要是没有为pcb线路板合理布局走线环节的设计提供充分的时间和精力，很有可能会造成 设计从数据行业转换为物理现实的时候，在生产制造环节出现问题，或是在作用层面产生缺点。那设计一个在纸上和物理形式上面都真实安全可靠的线路板的关键是啥?我们一起讨论设计一个可生产制造，作用安全可靠的pcb线路板应当怎么做。

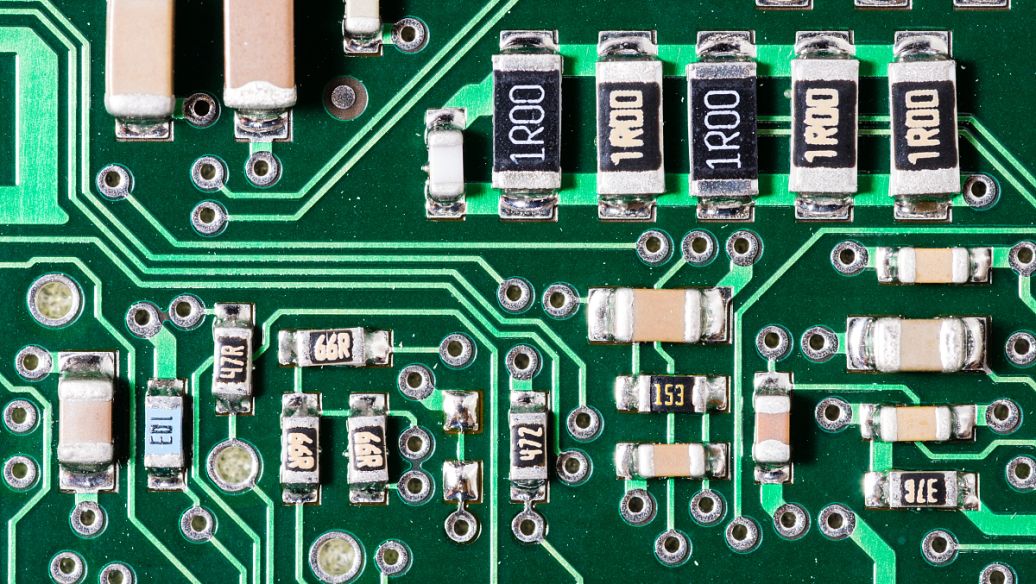

　　pcb线路板合理布局全过程的元器件置放环节既是科学也是艺术，必须对电路板上可用的关键元器件开展战略考虑。尽管这一全过程很有可能具备挑战性，但您置放电子元器件的形式将决定您的线路板的生产制造难度系数水平，及其它怎样满足您的原始设计规定。 尽管存在元器件置放的基本通用顺序，如按序逐个置放连接器，印刷电路板的安装器件，电源电路，精密电路，关键电路等，但也有一些具体的指导方针必须牢记，包括： 取向-确保将相似的元器件定位在相同的方向上，这将有利于实现高效且无差错的焊接全过程。 布置-避免将较小元器件置放在较大元器件的后面，这样小元器件有可能受大元器件焊接的影响而产生装贴问题。 组织-建议将所有表面贴装(SMT)元器件置放在线路板的同一侧，并将所有通孔(TH)元器件置放在线路板顶部，以尽量减少组装步骤。 最终还需要特别注意的一条PCB设计指南-即当使用混合技术元器件(通孔和表面贴装元器件)时，制造商很有可能必须额外的工艺来组装线路板，这将增加您的总体成本。
