多层PCB电路板过孔处理方法有哪些?多层PCB 厂家

发布时间:2025-02-24 点击数:468

多层PCB电路板过孔处理方法是确保电路板性能和可靠性的关键步骤。

以下是几种主要的处理方法:


1. 过孔类型的选择

通孔(Through-Hole Vias):

从PCB的上层钻到底层的孔,可分为PTH(电镀通孔)和NPTH(非电镀通孔)。

PTH过孔用于PTH组装或不同PCB层之间的电气连接。

NPTH用于与螺钉或连接器进行机械连接以固定PCB。

适用场景:需要电气连接多层线路的地方使用PTH,在仅需要机械固定的地方使用NPTH.


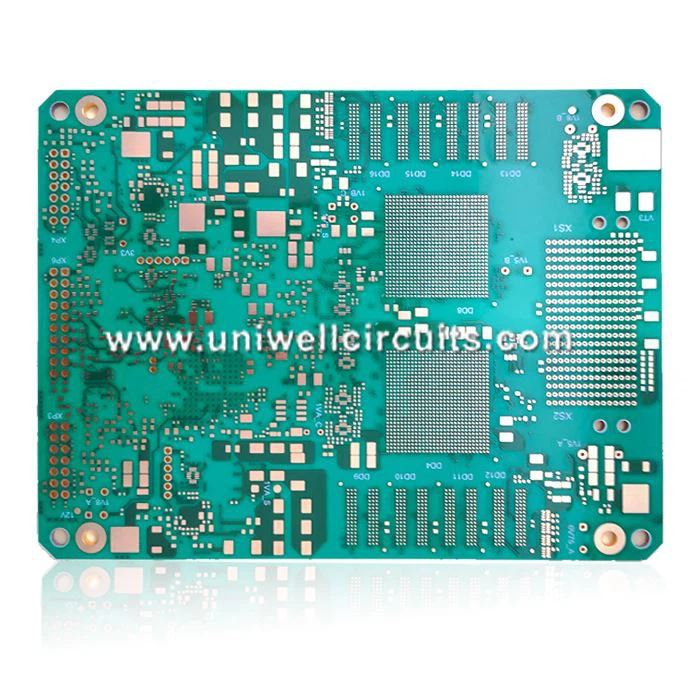

11F826EA-5336-4CD3-9E93-DB7AA5859577


盲孔(Blind Vias):

从PCB的上层或底层到内层钻孔和电镀的孔,主要用于连接同一层和内层。

设计要求钻孔深度必须准确,以确保信号和电源的正确传输。

适用场景:多层板、高密度互连(HDI)板等,可以提供更大的机械强度和更好的电连接性.


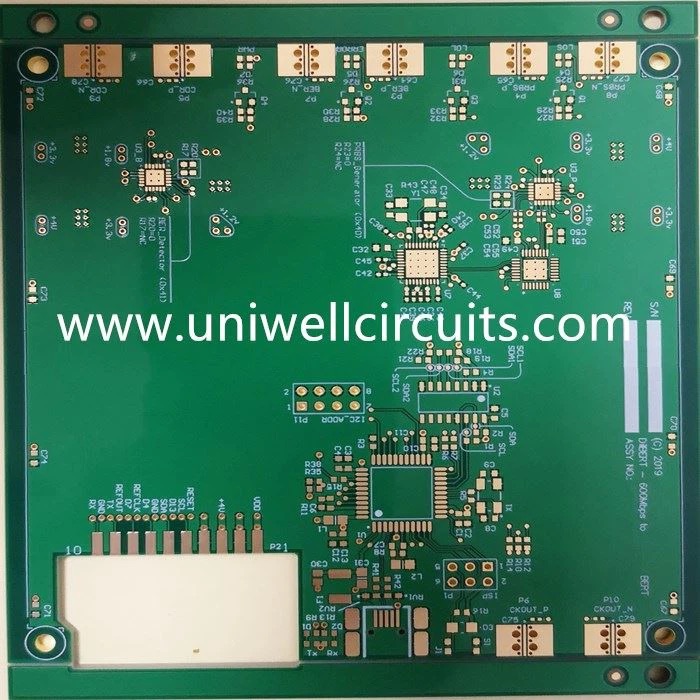

28B31D3B-B2DA-45CD-92FD-17A7F5326440


埋孔(Buried Vias):

在PCB的内层之间钻孔和电镀的孔,从外部是看不到的。

用于连接两个或多个内层之间的电路。

适用场景:高密度、高速度的电路板,如计算机主板、服务器主板等,可以提供良好的电磁屏蔽效果,降低电磁干扰对信号传输的影响.


C213F708-3FA2-4BC2-AEAA-F089A1F0C60F


2. 过孔尺寸的考量

尺寸选择:

在高速、高密度的PCB设计时,设计者希望过孔越小越好,这样可以留出更多的布线空间。

过孔越小,其自身的寄生电容也越小,更适合用于高速电路。

但过孔尺寸的减小会带来成本的增加,且受到钻孔和电镀等工艺技术的限制。

例如,在对信号传输速度要求极高的高速信号处理电路中,如果工艺允许,可以尽量选择较小尺寸的过孔;而在对成本较为敏感且信号要求不那么高的电路中,可以适当增大过孔尺寸.
