HDI盲埋孔电路板因其高密度互连特性，在现代电子设备中得到了广泛应用。然而，其制造过程面临诸多技术挑战，以下是主要的制造难点：

1. 材料选择与加工难度

HDI板的材料相较于普通PCB更为复杂，通常需要使用高性能材料如PTFE、PPO、PI等。这些材料虽然具备优良的耐化学腐蚀、高强度和高温耐受特性，但同时也增加了加工难度。在加工过程中，容易产生热应力和表面包覆层破裂等问题，对最终产品的质量造成影响。

2. 层间连接技术

HDI设计中，线路层数多，连接点集中，传统的穿孔连接方式会导致穿孔频率过高，影响线路稳定性和板的性能。因此，HDI板常采用盲孔和埋孔技术来实现层间连接。然而，埋孔技术难度大且成本高昂；盲孔则需要依赖激光钻孔等高精度设备进行加工，容易出现穿孔质量不良的问题。

3. 盲孔与埋孔的制作工艺

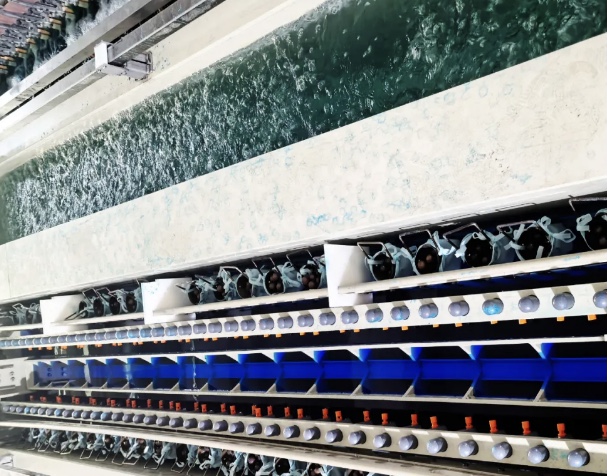

盲孔和埋孔的制作工艺复杂，特别是盲孔的制作，由于钻孔后的质量问题不可修复，一旦出现问题就需要重新制作整个板子。盲孔的制作通常包括钻孔、界面活化和镀铜三个步骤，其中钻孔的精度要求特别高，而活化和镀铜则需要精确控制以保证成品质量。

4. 压合工艺

在HDI板的制造过程中，压合是一个关键步骤，它直接影响到成品的可靠性。压合工艺需要严格控制，以确保板子的厚度均匀和结构稳定性。例如，在四层机械盲孔板的压合过程中，需要分步骤进行，以避免因板叠层厚度不均匀而导致的板翘现象。

5. 成本控制

由于HDI板的制造涉及多种高精度技术和复杂工艺流程，如激光钻孔、电镀填孔等，这些都增加了生产成本。特别是埋孔技术，其复杂性和高精度要求使得制作成本相对较高，许多企业因此不愿涉足此类工艺。

HDI盲埋孔电路板的制造是一项技术密集型工作，涉及材料科学、精密加工、复杂工艺等多个领域。
