HDI一阶电路板打样的最大层数通常较少，适用于线路较为简单的应用场景。在高密度互连（HDI）电路板的设计和制造中，电路板的“阶”是衡量其制造工艺复杂程度的一个关键指标。一阶HDI板因其结构相对简单，通常只包含一层盲孔，这种设计使得外层与相邻内层之间能够实现有效的连接，但并不连接更远的内层。

根据常见的工业实践，一阶HDI板的层数通常较少，这使得它们在设计和制造过程中更容易控制，同时也降低了成本。然而具体到最大层数，虽然理论上没有严格的上限，但在实际应用中，一阶HDI板最常见的层数为6层或更少，这主要取决于设计的复杂性和所需的电气性能。

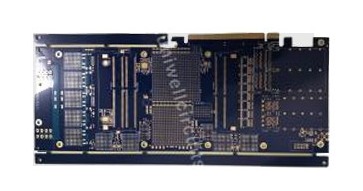

当然，也有高层数的，以下为众阳电路制造的16层一阶HDI板，由于制造难度较高，同时价格成本也会增加。

从制造的角度来看，一阶HDI板的生产工艺相对成熟和稳定。由于只有一层盲孔，这些板的对位和打孔工艺相对容易控制，制造难度较低。较少的层数也有助于降低制造成本和缩短制造周期，如果对于成本敏感的应用可以考虑。
