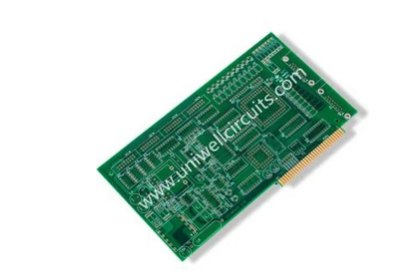

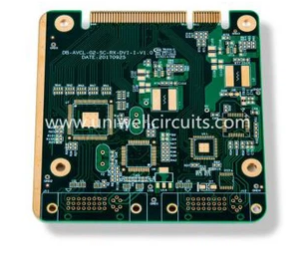

金手指是位于电路板边缘的细长连接点，用于连接不同的电路板或设备，实现数据、电信号和电力传输。它们提供物理接口，允许其他板上的连接器与它们接触。金手指可用于智能手机和智能手表等设备，也可用作传输网络数据的音频适配器。

PCB金手指设计指南

PCB金手指的厚度范围为3至50微米，我们可以根据客户产品的不同用途和应用进行调整。设计金手

指时有一些常见的考虑因素。

不要将焊盘或丝网印刷放在金手指附近，因为这会导致连接区域不均匀，这可能会影响金手指的插入和连接，甚至导致连接不良或损坏。

金手指应位于电路板的边缘，以便于与其他设备或电路板连接器正确对齐和连接。

应避免将PTH孔放置在金手指附近，否则可能会导致金手指连接区域不均匀或产生额外的金属残留物，从而影响金手指的插入和连接。

在设计PCB金手指时，建议使用镀金，这在连接器接触时更耐磨。虽然镀金也可以使用，并且比镀金更具成本效益，但它的耐磨性较差。

为了确保金手指和插槽正确配合，必须检查每个PCB。这个过程通常需要使用放大镜进行检查，以及缺陷测试，以确保后续的功能测试能够正常进行。

什么是PCB金手指倒角？

倒角是为了确保连接器能够快速插入。连接器的边缘以30至45度的角度倒角，以防止金手指在插入和移除过程中划伤槽或暴露铜。倒角通常在涂覆衬垫覆盖层之后和表面处理之前进行。
