HDI PCB印制电路板作为一种高密度电路板，得到越来越广泛的应用。HDI PCB电路板是一种高密度通孔板，能够实现更高的布线密度、更小的封装和更高的信号传输速度。

HDI PCB印制电路板是High Density Interconnect（高密度互连）印制电路板的缩写，属于一种在限定面积和线路间距的前提下，通过压缩线路和穴位的方式提高线路的层次和连接密度，从而提高整个系统的性能和可靠性。由于高维数的布线特征、封装密度和信号传输速度，HDI PCB印制电路板已被广泛应用于无线通讯、汽车电子、医疗器械、工控设备、网络通讯、消费电子等领域。

其中，不同材料在印制电路板的工艺参数、性能、成本等方面都存在差异，需要根据实际应用和生产技术要求进行选择。

HDI PCB印制电路板的设计应当考虑线路和穴位的压缩、封装密度和信号功率、速率等特性。此外，还需考虑良好的兼容性、良性热稳定性、板厚和层数、锡焊涂层等因素。在工艺要求方面，提高印制电路板的清晰度、精度和可靠性，应当采用精密、可靠的生产设备和工艺参数，并结合严格的质量控制措施。

在生产HDI PCB印制电路板之前，需要进行设计审核、材料采购、生产流程和工艺参数的确认等准备工作。同时，还应考虑环保、安全和质量管理等方面的要求，制定相关措施和标准，保障生产工艺的安全和印制电路板的质量。

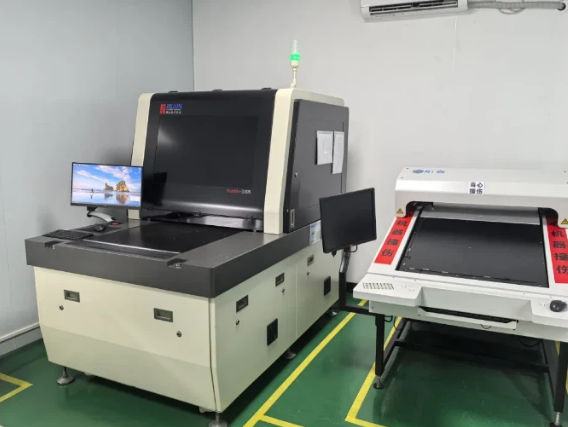

HDI PCB印制电路板的图形传输一般采用Gerber数据、ODB++格式或IPC-2581格式等，通过多层线路的连接和穿孔生产出图像形态。在此过程中，还需考虑还原性、冲压度、加工精度和工艺可控性等要素，为前面工艺流程奠定基础。除此之外，需要采用金属掩膜（如光刻）和蚀刻过程，形成多层线路和穴位信号连接。

在HDI PCB印制电路板生产的过程中，铜箔层是一个重要的在芯片制造中合金金属的手段，铜箔质量和布线性能的良好是制作印制电路板非常重要的因素之一。铜箔层的制造包括铜箔的预处理、覆铜、磷化和铜化四个步骤。其中，铜箔覆盖和铜化是关键步骤，也是影响铜箔层质量的重要因素。

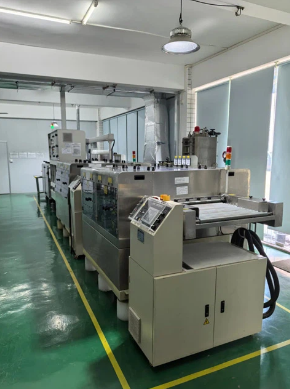

内层处理是HDI PCB印制电路板生产中的关键环节。在该步骤中，主要包括铜箔表面准备、耐蚀清洗、粘合涂布和烘干四个过程。内层成型主要包括压合、涂覆和烘干等步骤，使得内含签字、楞孔、线路等线路设计好求个能够打入制作进程。

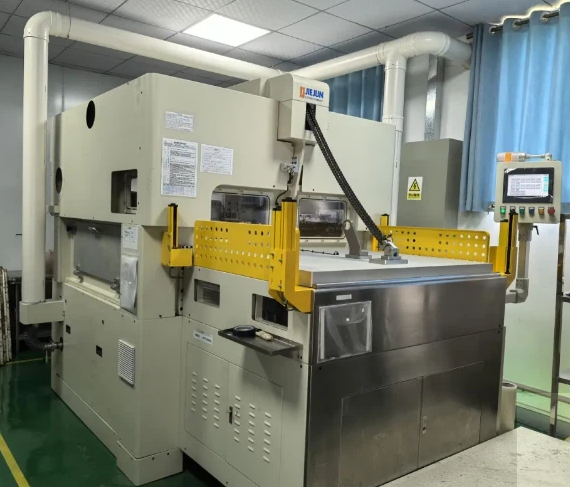

表面处理是印制电路板制作中的重要环节，主要包括铜箔表面前处理和基材表面涂敷刻蚀等过程。钻孔则是HDI PCB印制电路板中的关键过程，是核心线路制造过程中关键的一个环节。支持不同孔径和高速钻孔，提高精度和效率。

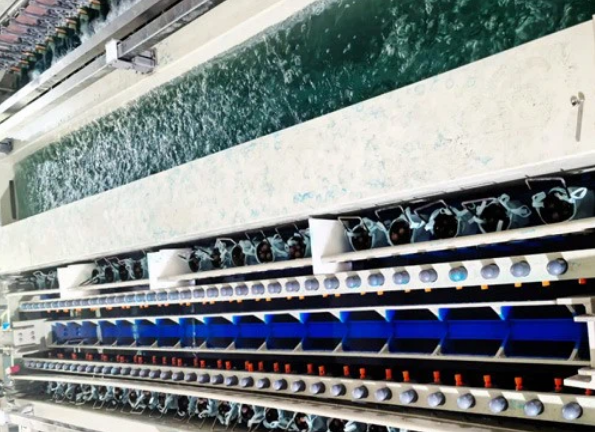

在HDI PCB印制电路板生产的过程中，化学镀铜和镀金可以使铜箔层和表面层保持良好的防腐蚀性，提高信号传输质量。化学镀铜和镀金主要通过离子交换和吸附等化学反应进行，完成电路板表面的理化处理。

在HDI PCB印制电路板制作的末尾，需要对印制电路板进行铆合和成品测试。在此环节中，主要包括锡焊、铆合、表面处理和成品测试等步骤。通过这些步骤，在保证印制电路板稳定性和性能的情况下，完成整个制作过程。
