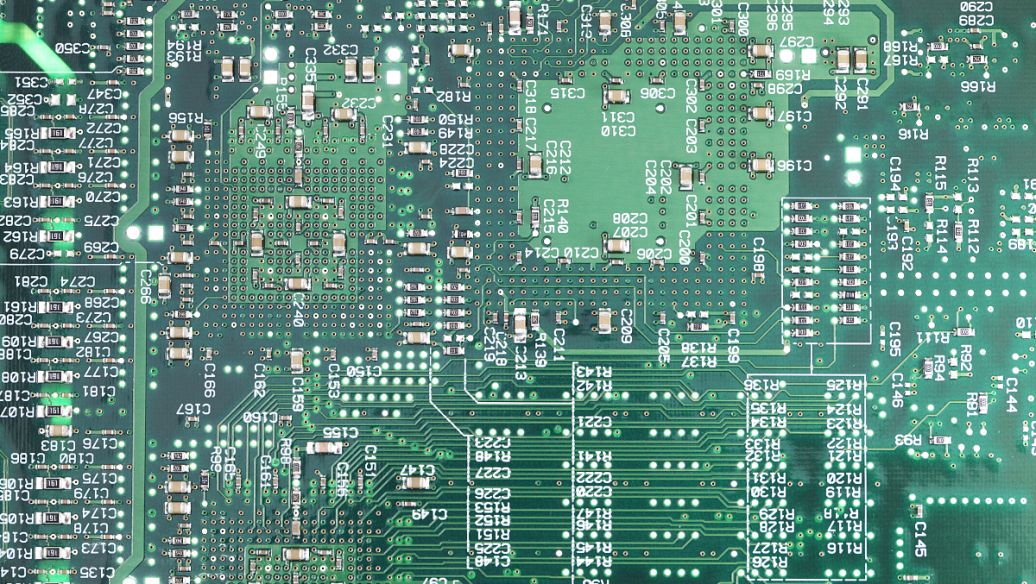

居于高速信息化的社会形态，我们的生存已离不开手机、相机、IPAD等电子产品，而这些个产品的出产都离不开印刷电路板(PCB)。因为这个，我国信息电子产业的迅速进展为印刷电路板行业的迅速进展供给了令人满意的市场背景。

　　电子通讯设施、电子计算机、家电等电子产品产量的连续不断提高为印刷电路板行业的迅速提高供给了强有力动力。2008年，中国印刷电路板总产值约为272.5亿美元，是全世界最大的印刷电路板出产地。而在印刷电路板出产过程中有多种含重金属污染物的废水和含高液体浓度的有机废水排出，而怎么样处置这些个废水就引动了市场的关心注视。

　　东南大学背景工程系系主任、教授吕锡武，他表达，印刷电路板废水处置市场相当大。像在我国的苏南地区，因为水背景少，环保要求就比较高，因为这个，政府要求公司减损排放量，这就要求公司要做到废水的回用。不过，因为印刷线路板出产废水因为水量大、水质复杂造成在实际工程中显露出来处置困难程度大、处置成本高的艰难，如在哪里技术与成本上解决好这些个问题，吕锡武教授也给我们绍介了有关的案件的例子。

　　印刷电路板(PCB)废水主要包括铜离子，废水基本呈酸性。就其到现在为止与苏州背景工程企业所合作的项目标工艺来讲，其经过预处置先去除悬浮物和重金属离子，而后通过日子性炭过淋，后面再通过超滤和反渗透，可以获得初等超纯水，电阻率比普通的从来水高一点，要得废水经处置后达到公司回用水的水质目的，可以做为印刷电路板的第1道儿清洗水。

　　而废水的回用可以为公司带来成本的节省，吕教授说，需求排放污水的公司需求上交两方面的花销，一方面是从来水费+污水排放费，别一方面就是公司自身对污水处置的花销，这两局部花销加起来为11-13元/吨，而通过对原公司污水处置设备的改造，要得污水能够达到回用的目的，而通过改造后，公司在这方面所投入的花销约为9-10元/吨，可见，污水回用要得公司节省了成本在节省成本的同时，又完成了国度的排放要求。达到多赢。因为这个，从到现在为止项目标运行来说，公司仍然炎热烈欢迎这种形式的。不过，到现在为止这种市场项目还居于进展开始的一段时间，并没有在全国范围内推广，所以真正做到废水域统回用的公司并不是很多。
