很多线路板厂家的业务和技术人员都知道，对于生成后的gerber电路板文件，可以通过gerber文件工具或软件查看，编辑，Cam350是一款可以把PCB文件转换输出gerber文件并对文件经行修改编辑的软件，以方便线路板厂家能生产符合客户要求的线路板，起的就是辅助制造作用。

　　一、下载CAM350软件(我下的是10.5版本的)，安装好后，会生成一个快捷键，双击桌面快捷方式，启动软件。

　　CAM350看图软件

　　二、导入geber文件。

　　File文件——Import导入——Autoimport自动导入——打开自动导入窗口选择文件——找到geber文件——点击Finish完成，PCB资料导入完成后在主界面可以看到电路板的图纸。

　　cam350导资料选择电路板gerber资料

　　在CAM350软件中，如图所示，可以查看电路板的每一个层，双击可以切换到指定的层。

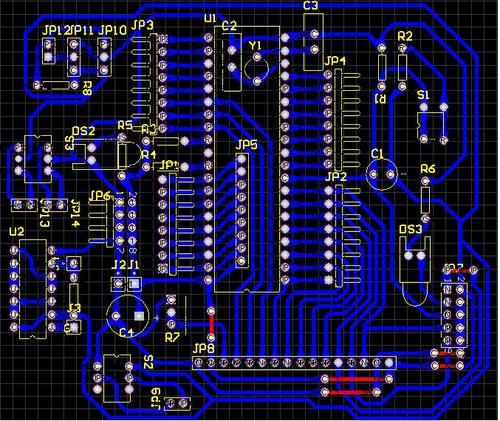

　　gerber资料打开电路板图纸

　　附上Gerber文件各层的表示

　　GTL—toplayer顶层

　　GBL—bottomlayer底层

　　GTO—TopOverlay顶层丝印层

　　GBO—Bottomlayer底层丝印层

　　GTP—TopPaste顶层表贴(做激光模板用)

　　GBP—BottomPaste底层表贴

　　GTS—Topsolder顶层阻焊(也叫防锡层/绿油,负片)

　　GBS—BottomSolder底层阻焊

　　G1—Midlayer1内部走线层1

　　G2—Midayerr2内部走线层2

　　GP1—InternalPlane1内平面1(负片)

　　GP2—InternalPlane2内平面2(负片)…

　　GM1—Mechanical1机械层1

　　GM2—Mechanical2机械层2…

　　GKO—KeepOuter禁止布线层

　　GG1—DrillGuide钻孔引导层

　　GD1—DrillDrawing钻孔图层

　　GPT—ToppadMaster顶层主焊盘

　　GPB—BottompadMaster底层主焊盘
