PCB布线规则和技巧有哪些?软硬结合线路板

发布时间:2023-07-17 点击数:89

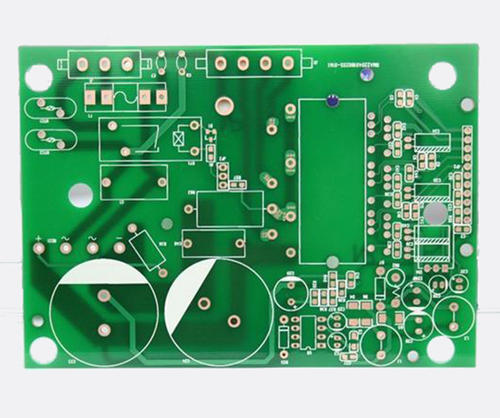

  PCB布线规则和技巧有哪些?软硬结合线路板(图1)

  PCB布线规则和技巧如下:

  遵循PCB布线规则:布线规则是保证PCB布线质量的基础。在设计阶段,应该根据电路的要求和特点,遵循一定的布线规则,如最小化反射、最小化交叉、最短路径等。

  合理规划布线:在布线前,应该对电路进行合理的规划,将元件和导线分配到合适的位置,避免布局不合理导致的布线复杂度和成本增加。

  使用合适的布线工具:不同的布线工具有不同的特点和优势,如丹佛斯(Danfoss)的PCB布线工具、思科(isco)的布线工具等。选择合适的布线工具可以提高布线效率和质量。

  布线时注意元件的引脚数和位置:布线时应该根据元件的引脚数量和位置,遵循一定的布线规则和技巧,如避免布线重叠、避免布线冲突等。

  合理规划导线宽度:导线宽度的选择应该根据电路的要求和PCB的尺寸,选择合适的宽度,以保证布线效率和PCB的性能。

  遵循布线原则:在布线时,应该遵循一定的布线原则,如最短路径、最小化反射、最小化交叉等,以保证布线的正确性和合理性。

  进行仿真测试:在布线完成后,应该进行仿真测试,以验证布线的正确性和性能是否符合要求。

  需要注意的是,不同的电路和设计要求可能会有不同的布线规则和技巧,因此应该根据实际情况进行调整和优化。
