处理电源平面的小技巧

发布时间:2023-02-14 点击数:261


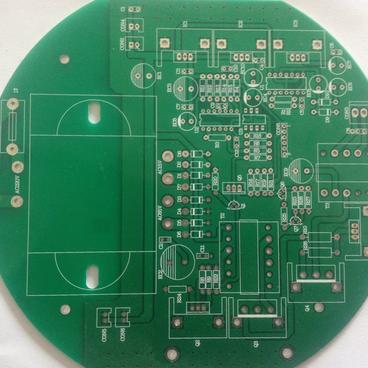

  一、处理电力时,首先要考虑的是其载流能力,这包括两个方面。

  1. 电源线或铜片的宽度是否足够。要考虑电源线的宽度,首先要知道处理电源信号的铜层的厚度。在常规工艺中,PCB的外层(顶部/底部层)的铜厚度为1OZ(35um),内层的铜厚度可以根据实际情况为1OZ或0.5OZ。对于1OZ厚的铜,20mil在正常条件下可以传输大约1A的电流;铜的厚度为0.5OZ。在正常情况下,40ml可以携带大约1A的电流。

  2. 分层过程中孔的大小和数量是否满足电源的当前容量。首先,你需要知道单个通孔的流量。一个10mil的孔可以承载1A的电流。因此,在设计中,如果电源为2A电流,当使用10mil孔进行换层时,至少应钻两个孔。

  二、其次,考虑电源路径。具体而言,应考虑以下几个方面

  1. 电源路径应尽可能短。如果路径过长,电源电压降将严重,从而导致项目失败。

  2. 电源平面划分应尽可能规则,不允许使用薄条形和哑铃形划分。

  3. 配电时,电源与电源平面的距离应尽量保持在20mil左右。如果电源平面和电源平面之间的间隔距离太近,则可能存在短路的风险。

  4. 如果在相邻平面上处理电源,请避免使用铜片或平行布线。主要是为了减少不同电源之间的干扰,特别是一些电压差较大的电源之间。
