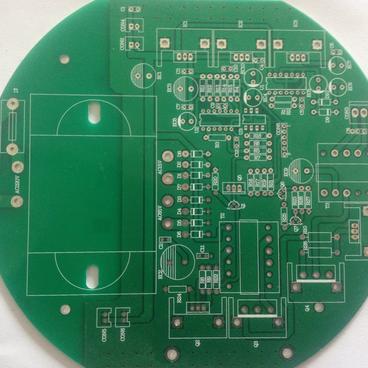

1、将相关部件与所需测试点结合。例如，OPAMP运算放大器所需的分立元件放置在设备附近，以便旁路电容和电阻能够与其配合，从而有助于优化规则中提到的布线长度，并使测试和故障检测更容易。

　　2、将所需的电路板复制到另一个更大的电路板上几次，以便PCB组装。选择最适合制造商使用的设备的尺寸将有助于降低原型设计和制造成本。首先，在面板上布置电路板，联系电路板制造商以获得每个面板的首选尺寸规格，然后修改设计规格，并尝试在这些面板尺寸内重复多次设计。

　　3、整合组件值。作为设计师，您将选择具有高或低组件值但效率相同的离散组件。通过在标准值的小范围内集成，可以简化物料清单并降低成本。如果您有一系列基于首选设备价值的PCB产品，从长远来看，做出正确的库存管理决策将更有利于您。

　　4、执行尽可能多的设计规则检查(DRC)。虽然在PCB软件上运行DRC函数只需要很短的时间，但在更复杂的设计环境中，只要在设计过程中始终执行检查，就可以节省大量时间，这是一个值得保持的好习惯。每个路由决策都至关重要，DRC可以随时提示您选择最重要的路由。
