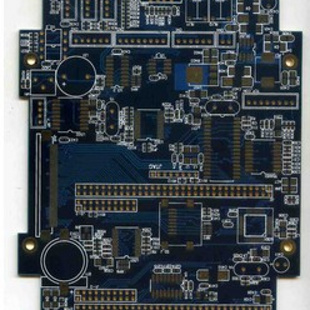

电路板的工作原理被认为是很好理解的：通过使用基板的绝缘材料来分离表面铜箔的导电层，使得电流可以沿着预先设计的路线在各个组件中流动，从而实现放大、衰减、调制、解调、编码等功能。

　　电路板的基本设计过程可分为以下四个步骤：

　　(1) 电路原理图设计-电路原理图的设计主要使用ProtelDXP的原理图编辑器绘制原理图。

　　(2) 生成网络报告：显示电路原理与电路中每个组件之间的链接关系。它是电路原理图设计和电路板设计之间的桥梁和纽带。通过电路原理图的网络报告，可以快速找到元器件之间的连接，为今后PCB设计提供了方便。

　　(3) 印刷电路板设计-印刷电路板的设计就是我们通常所说的PCB设计。这是电路原理图转换的最终形式。这部分的相关设计比电路原理图的设计更困难。我们可以借助ProtelDXP强大的设计功能完成这部分设计。

　　(4) 生成印刷电路板报告-印刷电路板设计完成后，需要完成一个最终过程，即生成报告：电路板信息报告、生成引脚报告、网络状态报告等，最后打印印刷电路图。
